JLAD1型有線溫度傳感器

一、產品描述

有線溫度傳感器采用接觸式測溫,用于電纜、環境等測溫場合,它是數字化智能溫度傳感器,能實現一線多點安裝。采用全屏蔽設計,抗電磁干擾能力強。不銹鋼管封裝,防塵、防水、防腐。

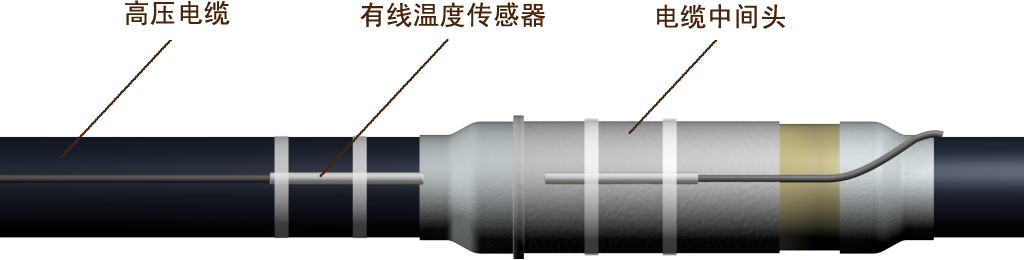

有線溫度傳感器安裝示意圖

二、技術指標

技 術 指 標

傳感器類型

智能電子式

測量范圍

55℃~+125

測量精度

±1

采集時間

0.75S(分辨率0.0625

傳輸距離

150m

通訊方式

單總線,美國Dallas公司1-Wire總線通訊協議

輸出方式

數字量輸出

工作電流

1mA

供電電壓

3.05.5VDC

防護等級

符合IPV6標準

使用環境

溫度55℃~+125℃;濕度0~100RH;外磁場≤400A/m;大氣壓力86kpa106kpa;振動f55Hz,位移幅值≦0.075mm

外形尺寸

Φ8 * 80mm,尾纜長1.5m

傳感器重量

108g

安裝方式

將傳感器綁扎在電纜表面,尾纜走線應垂直電纜離開,盡量貼近地線敷設

靈活性

傳感器尾纜長度可定制、產品封裝可按需設計;傳感器地址由編碼器設置

配套性

配套光纖數據采集器等產品使用

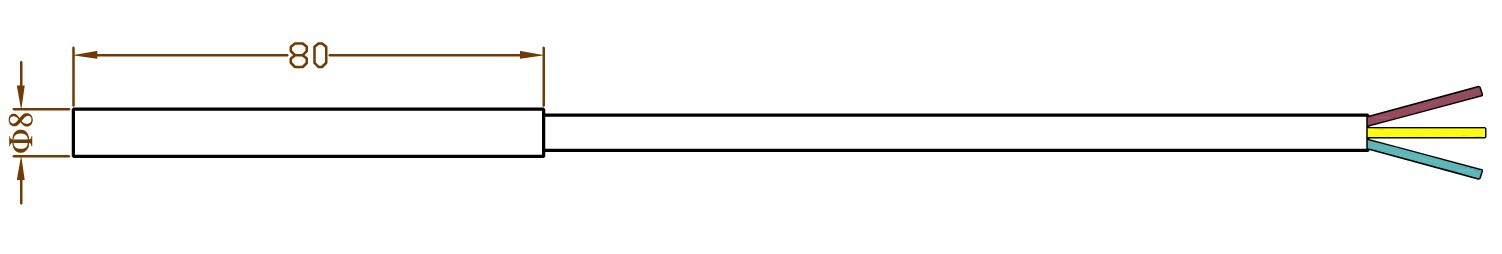

三、產品外形及安裝尺寸

安裝方法:先將有線溫度傳感器緊貼于被測高壓電纜上,然后用絕緣膠帶纏繞傳感器,最后用扎帶綁扎。

18B20有線溫度傳感器

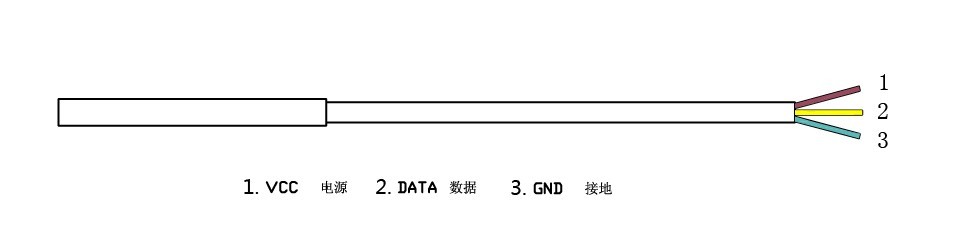

四、產品端子接線圖

      傳感器引線端由三條線組成,分別是棕色線代表電源(VCC),黃色線代表數據(DATA),藍色線代表地(GND)。

1:電源 VCC   2:數據 DATA   3:接地 GND



五、調試說明

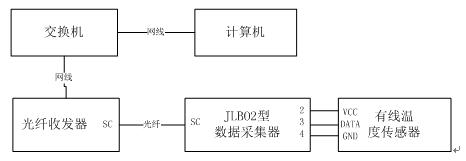

u  按下圖所示連接設備

u  檢查線序是否接反,無誤后,采集器加電

u  用萬用表檢測電源與地之間的電壓是否為5VDC

u  用萬用表檢查信號線上電壓是否變化,有變化則表示信號正常

u  通過上位機監控軟件查看傳感器數據是否正常,然后手握傳感器2分鐘改變傳感器溫度值,根據其是否接近人體體溫,確認傳感器正常。
